独家定制~双舱体来了

发布时间:2022-03-09 18:46:37
浏览量:0
设计方案1.严格按照PCR实验室分区进行设计,三个功能分区:试剂准备区、标本制备区和产物扩增分析区,配置独立缓冲间。除此之外,配置洗消间和设备间。2.内置PCR走廊,便于观察各分区的操作情况;3.压力梯度按照试剂准备区-标本制备区-产物扩增分析区方向逐级递减,气流走向为单向流;缓冲间门口安装有压差表,可实时显示房间内的动态压力。方舱结构17500*5960*2980mm(长*宽*高)设计规范T/C

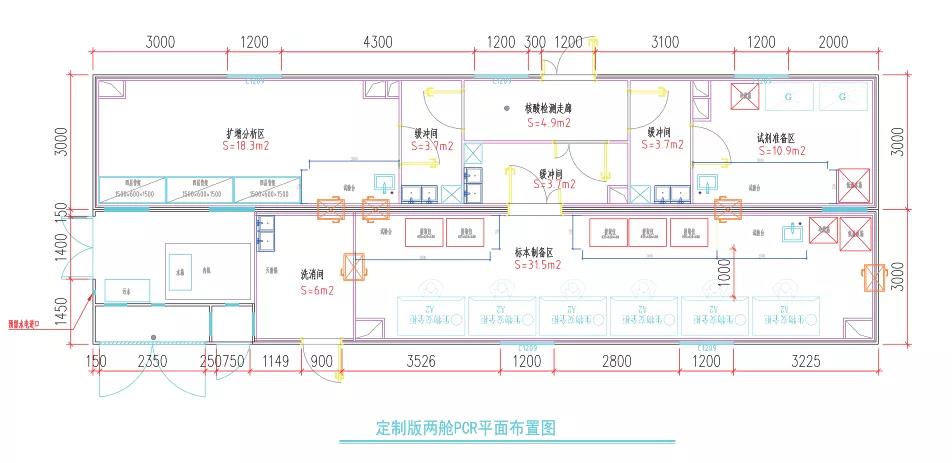

设计方案

1.严格按照PCR实验室分区进行设计,三个功能分区:试剂准备区、标本制备区和产物扩增分析区,配置独立缓冲间。除此之外,配置洗消间和设备间。
2.内置PCR走廊,便于观察各分区的操作情况;
3.压力梯度按照试剂准备区-标本制备区-产物扩增分析区方向逐级递减,气流走向为单向流;缓冲间门口安装有压差表,可实时显示房间内的动态压力。

方舱结构

17500*5960*2980mm(长*宽*高)


设计规范

T/CECS662G-2020《医学生物安全实验室建筑技术标准》
GB 50333-2013《医院洁净手术部建筑技术规范》
GB 19489-2008《实验室生物安全通用要求》
GB 50346-2011《生物安全实验室建筑技术规范》
GB 27421-2015《移动式实验室 生物安全要求》
GB/T 13554-2008《高效空气过滤器》
GB 15982-2012《医院消毒卫生标准》
GB 50736《民用建筑供暖通风与空气调节设计规范》
GB 50591《洁净室施工及验收规范》
WS233 《微生物和生物医学实验室生物安全通用准则》
GB/T 20469《临床实验室设计总则》
GB/T 1413-2008《系列1集装箱分类、尺寸和额定质量》
《临床基因扩增检验试验室管理暂行办法》

产品参数

舱体系统
工厂模块化一体成型配套;强度高,适合多种地势条件运输,稳固耐用。

装饰系统
采用抗菌效果好,防火、防潮、防脱胶、高强度、隔热、吸音。

空调通风系统
严格按照PCR实验室送排风设计,保证实验区的风量和换气次数。

强弱电系统
各区域配有LED洁净灯,省电节能易维修,可有效防止细菌滋生。

给排水系统
设备间配备加压储水箱,可在断水的情况下维持保证实验室正常运行,废水处理设备满足市政三级排放标准。

家具系统
实验边台具有抗腐蚀超耐磨,耐强酸强碱。

控制系统
可视化智能控制系统,具有房间温湿度、压差梯度、照明灯、紫外灯控制等。

移动方舱优势

占地面积小
存放更便捷、占地面积更少。应急时可作为车载实验室使用,运至使用地时简单调试即可使用。

组装迅速
工厂标准化生产制造,单箱体配置,水、电、风、废水和废气处理等系统集成化。产品到场后只需进行箱体吊装安放、给水和用电对接即可,真正做到组装迅速。

安全性高
实验台柜和设备采取防震、防腐和抗感染措施,在对人员的保护和病毒安全防护方面与普通的实验室相比,安全性能更高。

快速除污
箱体安放在室外,室外空气流通快,有效的避免了聚集性和传染性;当实验室内部环境受到污染时,可以快速通过送排风系统置换新鲜的空气达到实验室净化的要求。

应用广泛
方舱可适用多种环境及多种场所的应用,高效便捷,灵活性高。

场地安装要求

场地说明
移动方舱实验室的安装,由终端用户提供安装场地,引入给排水管道和主电缆。具体要求如下:
场地建议尺寸:19*8m(长*宽)

地面基础+防雨、防晒
二箱体移动方舱实验室舱体+内部设备总重约30t。根据现场实际情况,要求地面夯实,混凝土厚度20cm,表面平整度要求±5mm,确保方舱落地无高差。为了提高方舱使用寿命及方舱内舒适度,建议使用方现场设置室外遮阳、遮雨雨棚。

配电
1、用电量:二舱体移动方舱实验室+内部设备要求供电功率不低于140kW。
2、线缆:长度需根据配电接口的位置确定。
两箱体线缆规格:
150米以内采用双电源切换后的国标铜芯电缆YJV-4*150+1*70一根,预留6米余量。
3、电源要求:380V±10%,电源频率:50Hz±1Hz,接地阻值小于2Ω。

给排水
现场终端用户需提前预留好给排水管路。其中给水管路接口为DN20-PPR管。排水管路接口为DN50-PVC管,接临近市政管网。给排水管路保温由终端用户方负责。

现场其他条件
1、现场需要满足20米货车进场,进行吊装安置。
2、场地上方不得有干涉吊装的电线,支架等。
3、吊车2辆,载重不得小于30吨(具体需要联系吊车再次确定)。

适用场所
